RF Dekking

Het belangrijkste doel bij het plannen (projecteren) van RF-Gateways is om een ​​volledige RF-dekking te garanderen van alle gebieden in en rond het pand waar badges, bakens en sensormodules kunnen komen.

Over RF-lezers

De functionaliteit van RF-Gateways is strikt RF-dekking voor alle communicatie tussen de server en de draadloze apparaten. Ze hebben geen invloed op de plaatsbepaling van badges, bakens, sensormodules en sensorborden. Maar een gegarandeerde dekking in het hele pand, draagt bij aan de goede werking van het hele systeem.

RF-bereiken

Binnenshuis: 15 meter, afhankelijk van de bouwconstructie.
In het open veld: tot 200 meter.

Tips uit de praktijk

Een goede en gemakkelijke manier om te controleren of de RF-dekking voldoende zal zijn op een tekening, is door het aantal muren te tellen dat het RF-veld zal moeten passeren. Als het meer dan drie muren overschrijdt, zijn er meer RF-lezers nodig.

Een andere richtlijn is dat er per 8 kamers in een verpleeghuis 1 RF nodig zal zijn. Zijn het meerkamer appartementen dan zullen er al snel meer RF's nodig zijn. Maar de gebruikte bouwmaterialen zijn daarbij sterk bepalend.

Er kan geen enkele garantie worden afgegeven op het aantal benodigde RF's totdat er een meting is uitgevoerd. Over het meten zie dit artikel

3D denken

Als de constructie van het gebouw het toelaat, is het mogelijk om de RF-dekking te plannen met een 3D-weergave van het gebouw. Dit betekent dat RF-lezers op verschillende plaatsen op de verdiepingen kunnen worden gemonteerd. De horizontale en verticale straling kan dan dekking geven op delen van beide verdiepingen.

Voorbeeld

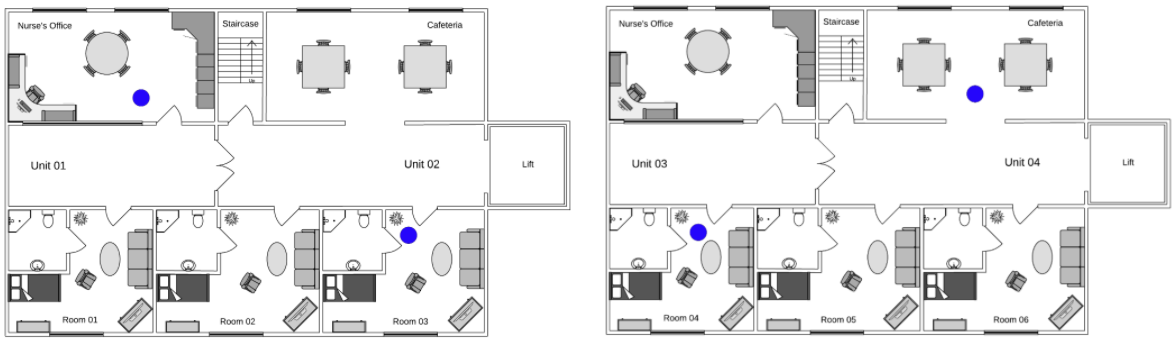

In het volgende voorbeeld worden beide verdiepingen anders gepland:

Op beide verdiepingen wordt de RF-dekking ook verzekerd door de RF van de andere verdieping.

De RF-dekking in kamer 01 wordt verzekerd door de RF-lezer op de verdieping erboven, in kamer 04.
De RF-dekking in kamer 06 wordt verzekerd door de RF-lezer op de verdieping eronder, in kamer 03.
Let op: deze techniek kan kosten besparen, maar redundantie is ook belangrijk. Controleer bij het plannen altijd of er voldoende RF-lezers zijn gemonteerd om te compenseren als er een defect raakt.

RF-dekkingsmeting

Meting op locatie

Om ervoor te zorgen dat alle benodigde gebieden correct worden afgedekt met RF-dekking, kunnen SmartLiberty-badges worden gebruikt als meetinstrument. Zie Testmodi voor badges, RF-lezers en bakens voor meer informatie over het configureren van een badge voor gebruik als meetinstrument.

Materiaal nodig voor meting op locatie:

Een werkend SmartLiberty-systeem is nodig om een ​​badge in "testmodus" te zetten. Als de badge eenmaal is ingesteld, blijft deze actief totdat het wordt teruggezet op "Geen testmodus" door een werkend SmartLiberty-systeem.

Loop rond in alle benodigde gebieden (gebouw en externe gebieden) en zorg ervoor dat de RF-dekking goed is. Teken op plattegronden in waar de RF stond ten tijde van de meting, maak foto's van die locaties en teken op de plattegrond de LED-status in van de meet-badge en met name de overgangen van de ene naar de andere veldsterkte. Zie het artikel hierover met de gewenste veldsterktes.

Projecteren op tekening

Als het niet mogelijk is om de RF-dekking ter plaatse direct te meten, wordt het sterk aangeraden om de RF-lezers op plattegronden (bouwtekeningen) in te tekenen, rekening houdend met het ergste scenario: maximaal 15 meter RF-bereik en/of 3 muren.
