Sirene- en Flitserformule

Om binnen NOX uitgangen te kunnen sturen voor bijvoorbeeld sirenes en flitsers, worden zogenoemde formules gebruikt. Deze formules kunnen naar eigen inzicht worden gemaakt. In deze beschrijving wordt een voorbeeld gegeven van deze formules. Enige kennis van NOX en NOX Config is een pre.

Sireneformule

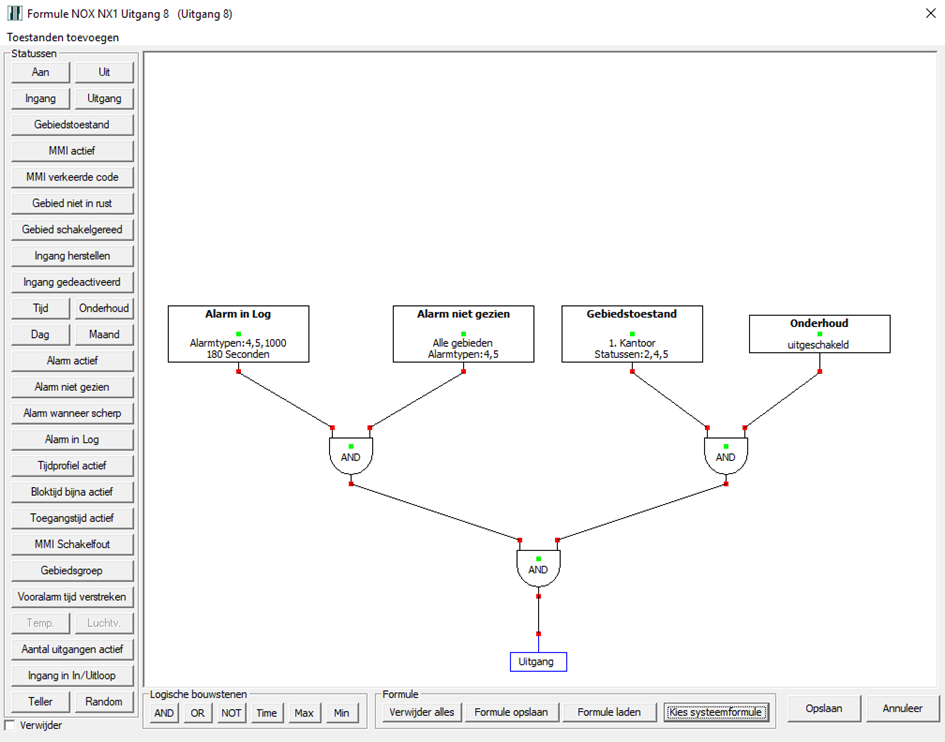

Hieronder een totaalbeeld van hoe de formule er uit komt te zien.

Middels logische AND bouwstenen zijn de vier statussen als voorwaardes gekoppeld aan de uitgang.

In de volgende paragrafen wordt per voorwaarde uitleg gegeven.

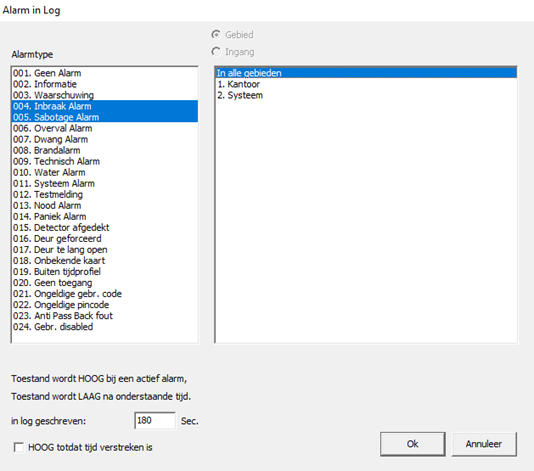

Alarm in Log

Links zijn de alarmtypes geselecteerd en aan de rechterkant het gebied waarin deze alarmen actief moeten zijn.

De maximale tijd dat deze status hoog is, is in dit voorbeeld ingesteld op 180 seconden. Wanneer een nieuw alarm wordt weggeschreven in het log, dan blijft de status weer opnieuw voor 180 seconden hoog.













Houd de control toets ingedrukt om meerdere selecties te kunnen maken.

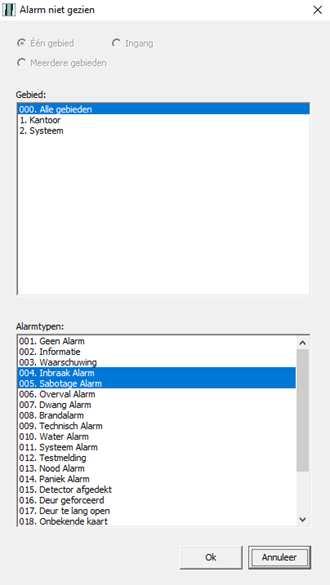

Alarm niet gezien

Bij een actief alarm wordt deze status hoog totdat het alarm is bevestigd of wanneer het alarm wordt getoond op een bediendeel.

Binnen het software pakket SIMS kan de status naar laag gezet worden zodra de SIMS operator op de knop BZ uit heeft geklikt.

Selecteer bovenin het gebied waarin het alarm actief moet zijn en onderin de alarmen waarbij deze status hoog moet worden.

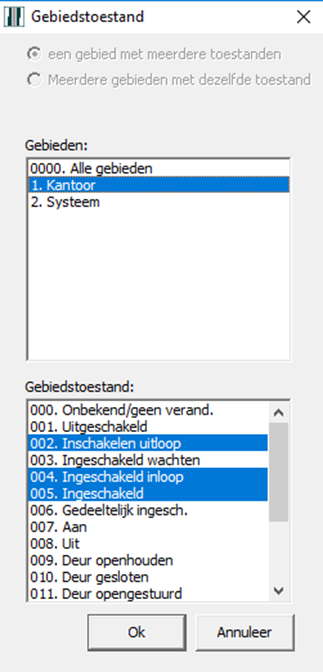

Gebiedstoestand

Selecteer de gebiedstoestanden waarbij een sirene moet afgaan bij een actief alarm.

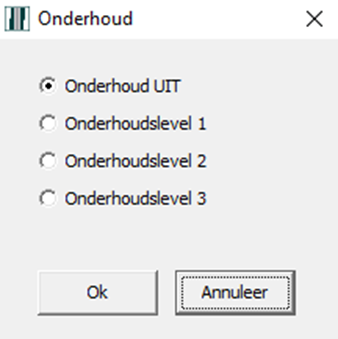

Onderhoud

Selecteer bij welk onderhoudsniveau de sirene actief moet kunnen zijn. Meest logisch is wanneer er geen onderhoudsniveau actief is.













Flitser formule

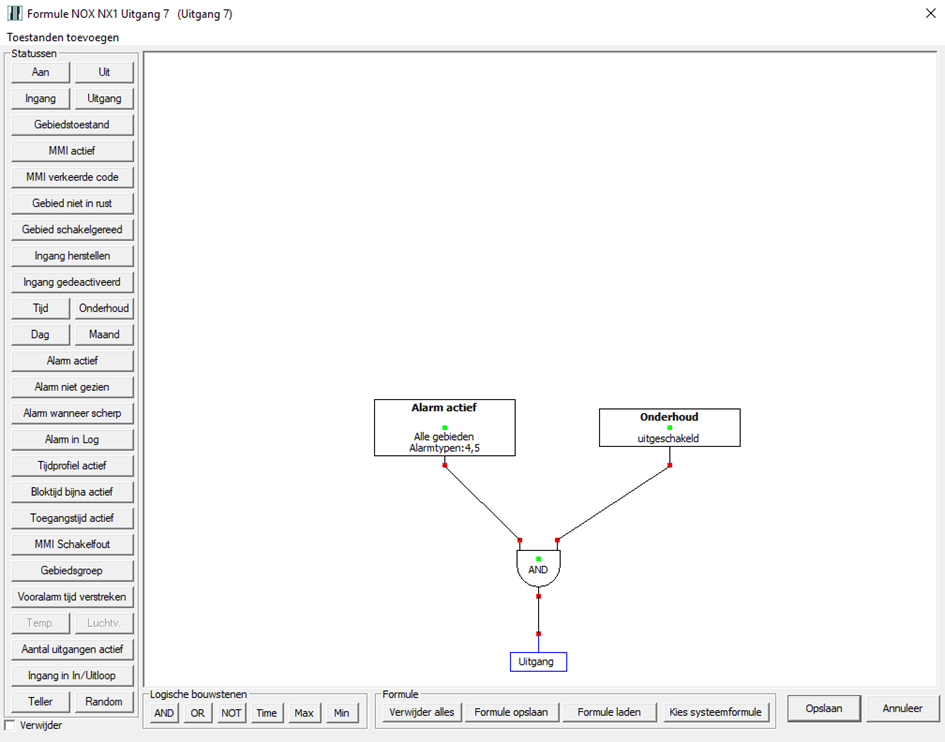

Hieronder een totaalbeeld van hoe de formule er uit komt te zien.

Middels een logische AND bouwsteen zijn twee voorwaardes gekoppeld aan de uitgang.

In de volgende paragrafen wordt per voorwaarde uitleg gegeven.

Alarm actief

Selecteer bovenin het gebied waarin de alarmen actief moeten zijn en onderin de alarmtypen zelf.

























Onderhoud

Selecteer bij welk onderhoudsniveau de flitser actief moet kunnen zijn. Meest logisch is wanneer er geen onderhoudsniveau actief is.
